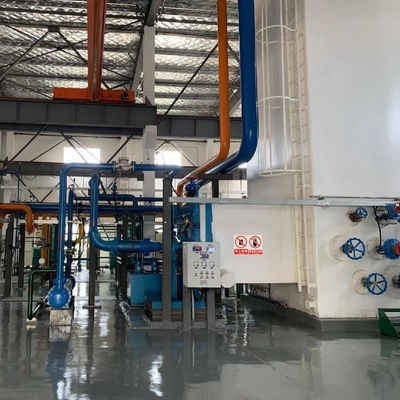

Oksijen Üretimi Kriyojenik Hava Ayırma Tesisi Sıvı ve Gaz Azot Jeneratörü 20MPa

Uygulama Alanları

Hava ayırma ünitesi tarafından üretilen oksijen, nitrojen, argon ve diğer nadir gazlar, çelik, kimya sanayi, rafineri, cam, kauçuk, elektronik, sağlık, gıda, metal, enerji üretimi ve diğer sektörlerde yaygın olarak kullanılmaktadır.

Hava Ayırma Ünitesi Proses Akış Şeması

Teknolojik süreç akışı: 1, Hava sıkıştırma ve arıtma: Hava kompresörüne toz ve mekanik kirleri çıkarmak için hava filtresinden hava, İstenilen basınca sıkıştırın, ardından hava sıcaklığını düşürmek için bir hava soğutucuya beslenir. Ardından Hava arıtma sistemine girin havadaki su, karbondioksit, asetilen ve diğer hidrokarbonları uzaklaştırmak için.2, Hava ayırma: Arıtılmış hava iki yola ayrılır: ana ısı eşanjöründe kolonun dibine soğutulduktan sonra, fraksiyonlama kolonuna bir yol;Sistem için soğutma kapasitesi sağlamak üzere üst kule düzeltmesine katılmak için üst kulenin ortasına genişletildikten sonra ana ısı eşanjöründe soğuttuktan sonra fraksiyonlama kulesine başka bir yol.Alt kulede yükselen gazın nitrojen içeriği, geri akış sıvısı ile temas ettirilerek arttırılır.Gerekli geri akış sıvı nitrojeni, oksijenin buharlaştığı ve nitrojenin yoğunlaştığı alt kulenin tepesindeki yoğuşmalı buharlaştırıcıdan gelir.3,Sıvı nitrojen buharlaşması Hava ayırma kulesinden gelen sıvı nitrojen, sıvı nitrojen depolama tankında depolanır.Depolama tankındaki sıvı nitrojen buharlaştırıcıya ısıtılır ve ürün nitrojen boru hattına gönderilir.
