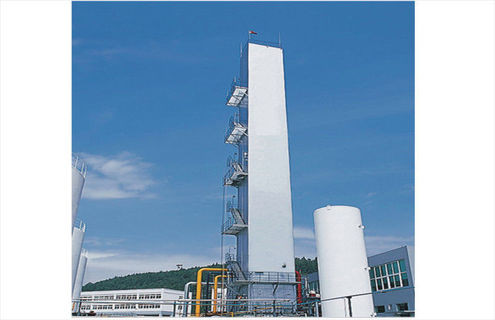

Endüstriyel Kriyojenik Hava Ayırma Ünitesi Oksijen Tesisi 380V 60hz

1. Bu tesisin tasarım prensibi, havadaki her gazın farklı kaynama noktalarına dayanmaktadır.Hava sıkıştırılır, önceden soğutulur ve H2O ve CO2'den arındırılır, ardından sıvılaşana kadar ana ısı eşanjöründe soğutulur.Düzeltmeden sonra, üretim oksijeni ve nitrojen toplanabilir.
2. Bu tesis, güçlendirici türbin genişletici işlemi ile havanın MS saflaştırmasıdır.Argon yapımı için eksiksiz malzeme doldurma ve düzeltmeyi benimseyen yaygın bir hava ayırma tesisidir.
3. Ham hava, toz ve mekanik kirliliğin giderilmesi için hava filtresine gider ve havanın 0,59MPaA'ya sıkıştırıldığı hava türbini kompresörüne girer.Ardından, havanın 17 ℃'ye soğutulduğu hava ön soğutma sistemine girer.Daha sonra H2O, CO2 ve C2H2'nin uzaklaştırılması için sırayla çalışan 2 moleküler elek adsorpsiyon tankına akar.

*1.Arıtıldıktan sonra, hava genişleyen yeniden ısıtılmış hava ile karışır.Daha sonra 2 akıma bölünecek şekilde orta basınçlı kompresör ile sıkıştırılır.Bir parça -260K'ye soğutulmak üzere ana ısı eşanjörüne gider ve ana ısı eşanjörünün orta kısmından emilerek genleşme türbinine girer.Genleşen hava yeniden ısıtılmak üzere ana ısı eşanjörüne döner, ardından hava takviye kompresörüne akar.Havanın diğer kısmı, yüksek sıcaklık genişletici tarafından desteklenir, soğuduktan sonra, düşük sıcaklık yükseltici genişleticiye akar.Daha sonra ~170K'ya soğutulmak üzere soğuk kutuya gider.Bir kısmı hala soğutulur ve ısı eşanjörü aracılığıyla alt kolonun dibine akar.Ve diğer hava düşük ayara kadar emilir.genişleticiGenişletildikten sonra 2 parçaya bölünür.Bir kısım düzeltme için alt kolonun dibine gider, kalan kısım ana ısı eşanjörüne döner, ardından yeniden ısıtıldıktan sonra hava yükselticiye akar.
2.Alt sütundaki birincil arıtmadan sonra, alt sütunda sıvı hava ve saf sıvı nitrojen toplanabilir.Atık sıvı nitrojen, sıvı hava ve saf sıvı nitrojen, sıvı hava ve sıvı nitrojen soğutucu vasıtasıyla üst kolona akar.Tekrar üst kolonda rektifiye edilir, daha sonra üst kolonun alt kısmında %99,6 saflıkta sıvı oksijen toplanabilmekte ve soğuk kutudan üretim olarak çıkmaktadır.
3.Üst sütundaki argon fraksiyonunun bir kısmı ham argon sütununa emilir.2 kısım ham argon kolonu vardır.İkinci parçanın geri akışı, geri akış olarak sıvı pompası vasıtasıyla birinci parçanın üstüne iletilir.%98.5 Ar elde etmek için ham argon kolonunda rektifiye edilir.2ppm O2 ham argon.Daha sonra evaporatör vasıtasıyla saf argon kolonunun ortasına iletilir.Saf argon kolonunda rektifiye edildikten sonra (%99.999 Ar) sıvı argon, saf argon kolonunun dibinde toplanabilir.
4.Üst kolonun tepesinden çıkan atık nitrojen, rejeneratif hava olarak soğuk kutudan arıtıcıya akar, geri kalanı soğutma kulesine gider.
5.Üst kolonun yardımcı kolonunun tepesinden gelen azot, soğutucu ve ana ısı eşanjörü vasıtasıyla üretim olarak soğuk kutudan dışarı akar.Azot gerekmiyorsa, su soğutma kulesine iletilebilir.Su soğutma kulesinin soğuk kapasitesinin yeterli olmaması için bir chiller kurulması gerekir.
